Connected Detectify

Connected Detectify on sisäkäyttöön tarkoitettu liiketunnistin, joka perustuu passiiviseen infrapunateknologia-anturiin, jonka tunnistusalue on jopa 5 metriä.

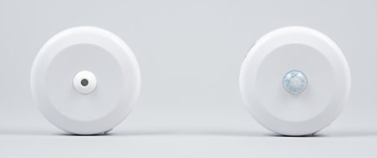

Saatavilla on kaksi versiota:

1. työpisteisiin kapea 30 asteen mittaussäde työpöydän alle
2. huoneisiin leveämpi, jonka mittaussäde on yli 90 astetta

Sensorin logiikka

Laite lähettää "käytössä-viestin" heti kun se havaitsee liikettä.

Kun laite ei enää havaitse liikettä, anturi aloittaa käyttämättömyyden tunnistusjakson. Tämä tunnistusjakso voidaan määrittää, lyhin aika on noin 5 minuuttia.

Laite lähettää "ei läsnäoloa -viestin", kun käyttämättömyyden tunnistusjakso on päättynyt ja anturi ei ole havainnut liikettä tunnistusjakson aikana.

Suositeltu käyttämättömyyden tunnistusaika erityyppisille tiloille:

• Työpiste - noin 15 minuuttia
• Kokoustila - noin 10 minuuttia
• Puhelinkoppi - noin 5 minuuttia

Sigfox verkko

Laitteet käyttävät Sigfox 0g -verkkoa, lue siitä lisää täältä.

Tarkista sijaintisi Sigfox-verkon yhteydet seuraavilta verkkosivustoilta:

• Maailmanlaajuisesti: https://www.sigfox.com/en/coverage
• Suomessa: https://coverage.iniot.fi/

Sensorin tuotekortti

Löydät sensorin tuotekortin laitteen valmistajalta websivustolta.

Asennusopas: Connected Detectify

Sensoreiden asennus työpisteille

1. Käytä kapeakeilaista liikesensoria työpisteille
2. Käännä virta päälle liu'uttamalla kytkin 1-asentoon paperiliittimellä tai pienellä ruuvimeisselillä
   • Huomaa, että kytkimen tulisi liukua suhteellisen vaivattomasti. Älä käytä liiallista voimaa kytkimen liu'uttamiseen!
   • Connected Detectify R5:ssä ja uudemmissa malleissa on virtakytkimen lisäksi Sigfox-LoraWan -kytkin. Kytkin on esiasetettu Sigfoxiin (SG), älä vaihda sitä LoraWaniin (LR), jos et aio käyttää LoraWan IoT -verkkoa.
3. Skannaa QR-koodi tai syötä liikesensorin ID manuaalisesti EG Inventory -sovelluksella
   1. Jos syötät sensorin ID:n manuaalisesti, jätä ID:n etunollat pois

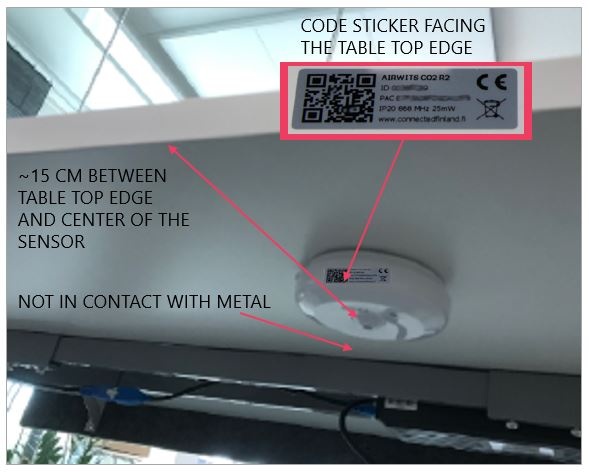

4. Kiinnitä kiinnityslevy työpöydän alle keskelle noin 15 cm pöydän etuosasta. Käytä kiinnitykseen ruuveja tai kaksipuolista teippiä.
5. Kiinnitä liikesensori kiinnityslevyyn. Liikesensorin antenni sijaitsee QR-kooditarran alapuolella. Sijoita anturi aina niin, että antenni osoittaa pöydän etuosaa kohti eikä ole suoraan metallia kohti.

Sensoreiden asennus kokoustiloihin/huoneisiin

1. Käytä leveäkeilaista liikesensoria kokoustiloihin
2. Käännä virta päälle liu'uttamalla kytkin 1-asentoon paperiliittimellä tai pienellä ruuvimeisselillä
   • Huomaa, että kytkimen tulisi liukua suhteellisen vaivattomasti. Älä käytä liiallista voimaa kytkimen liu'uttamiseen!
   • Connected Detectify R5:ssä ja uudemmissa malleissa on myös Sigfox-LoraWan-kytkin. Kytkin on esiasetettu Sigfoxiin (SG), älä vaihda sitä LoraWaniin (LR), jos et aio käyttää LoraWan IoT -verkkoa.
3. Skannaa QR-koodi tai syötä liikesensorin ID manuaalisesti EG Inventory -sovelluksella
   1. Jos syötät sensorin ID:n manuaalisesti, jätä ID:n etunollat pois

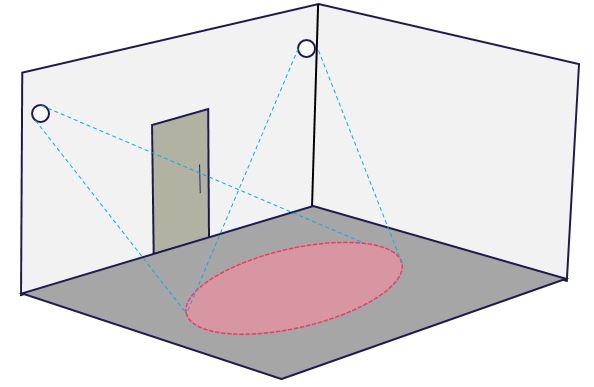

4. Aseta liikesensori osoittamaan kohti aluetta, jossa huoneen käyttäjät pääsääntöisesti istuvat/liikkuvat

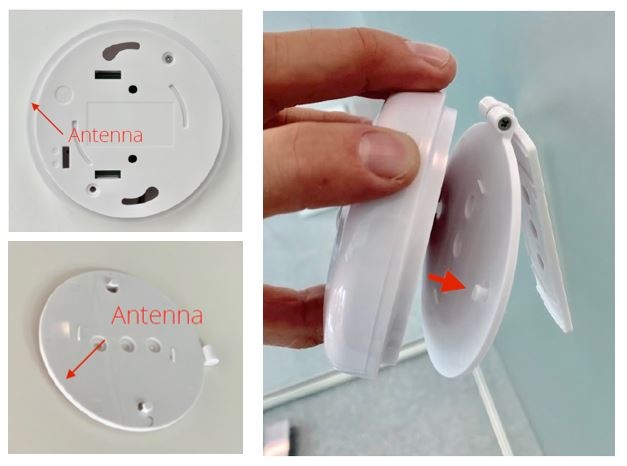

5. Kiinnitä saranakiinnityslevy seinään
   1. Kiinnitä liikesensori kiinnityslevyn tappeihin niin, että antenni osoittaa poispäin metallista, ja kierrä varovasti myötäpäivään, kunnes laite lukittuu paikalleen
   2. Voit säätää sensorin kulmaa saranalla
   3. Kiristä lopuksi saranaruuvi
